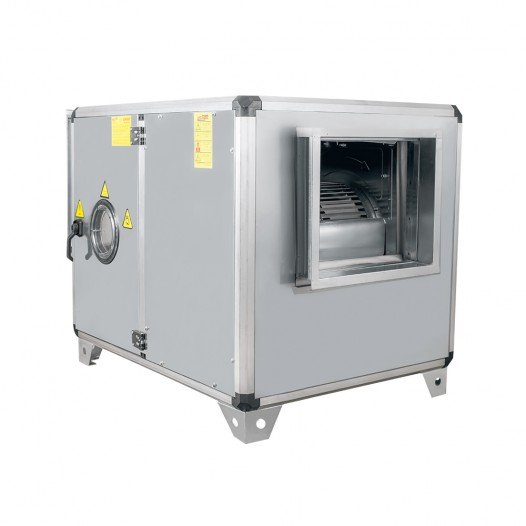

KAYIŞ-KASNAK, TAHRİK MEKANİZMALI, ÖNE EĞİMLİ VE SIK KANATLI, ÇİFT EMİŞLİ RADYAL FANLI HÜCRELİ ASPİRATÖR
CTAT çift emişli santrifüj hücreli fanlar 1.000m³/h ile 20.000 m³/h debileri arasında değişik boyutlarda üretilmektedir. Hücre panelleri 20 mm kalınlıkta ve 70 kg/m³ yoğunlukta kaya yünü izolelidir. Titreşimsiz çalışma özelliğine sahip, düşük enerji ile maksimum verim sağlarlar.
HIZ KONTROLÜ

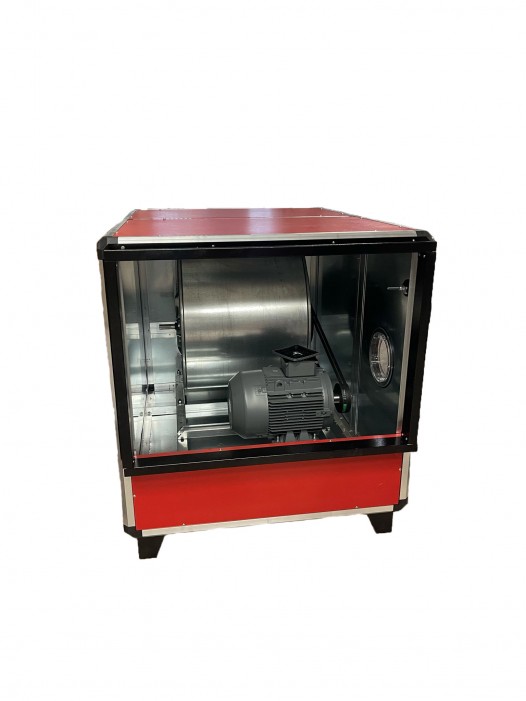

Kayış kasnak sistemiyle elde edilir.
KULLANIM ALANLARI
İş yerleri, ofisler, fabrikalar, hastaneler, restoranlar, toplantı salonları, süpermarketler, alışveriş merkezleri vb.
| Tip / Kod | Fan Tipi | Elekrik Motoru | Max. Debi | Basınç Kaybı | |||
| Voltaj | Güç | Devir | |||||
| ( V ) | ( HP ) | ( kW ) | ( d/d ) | ( m³/h ) | ( Pa ) | ||
| CTAT-07-T4-0,75 | 07/07 | 380 | 1,00 | 0,75 | 1.410 | 2.250 | 400 |
| CTAT-07-T4-1,10 | 1,50 | 1,10 | 1.430 | 2.800 | 400 | ||
| CTAT-09-T4-1,10 | 09/09 | 380 | 1,50 | 1,10 | 1.430 | 4.000 | 350 |
| CTAT-09-T4-1,50 | 2,00 | 1,50 | 1.430 | 5.000 | 225 | ||
| CTAT-10-T4-1,50 | 10/10 | 380 | 2,00 | 1,50 | 1.430 | 5.500 | 325 |
| CTAT-10-T4-2,00 | 3,00 | 2,20 | 1.435 | 6.500 | 325 | ||
| CTAT-12-T4-2,00 | 12/12 | 380 | 3,00 | 2,20 | 1.435 | 7.500 | 400 |
| CTAT-12-T4-3,00 | 4,00 | 3,00 | 1.435 | 8.500 | 450 | ||
| CTAT-15-T4-3,00 | 15/15 | 380 | 4,00 | 3,00 | 1.435 | 10.000 | 450 |
| CTAT-15-T4-4,00 | 5,50 | 4,00 | 1.455 | 12.000 | 400 | ||
| CTAT-18-T4-5,50 | 18/18 | 380 | 7,50 | 5,50 | 1.465 | 18.000 | 300 |
| CTAT-18-T4-7,50 | 10,0 | 7,50 | 1.465 | 20.000 | 375 | ||

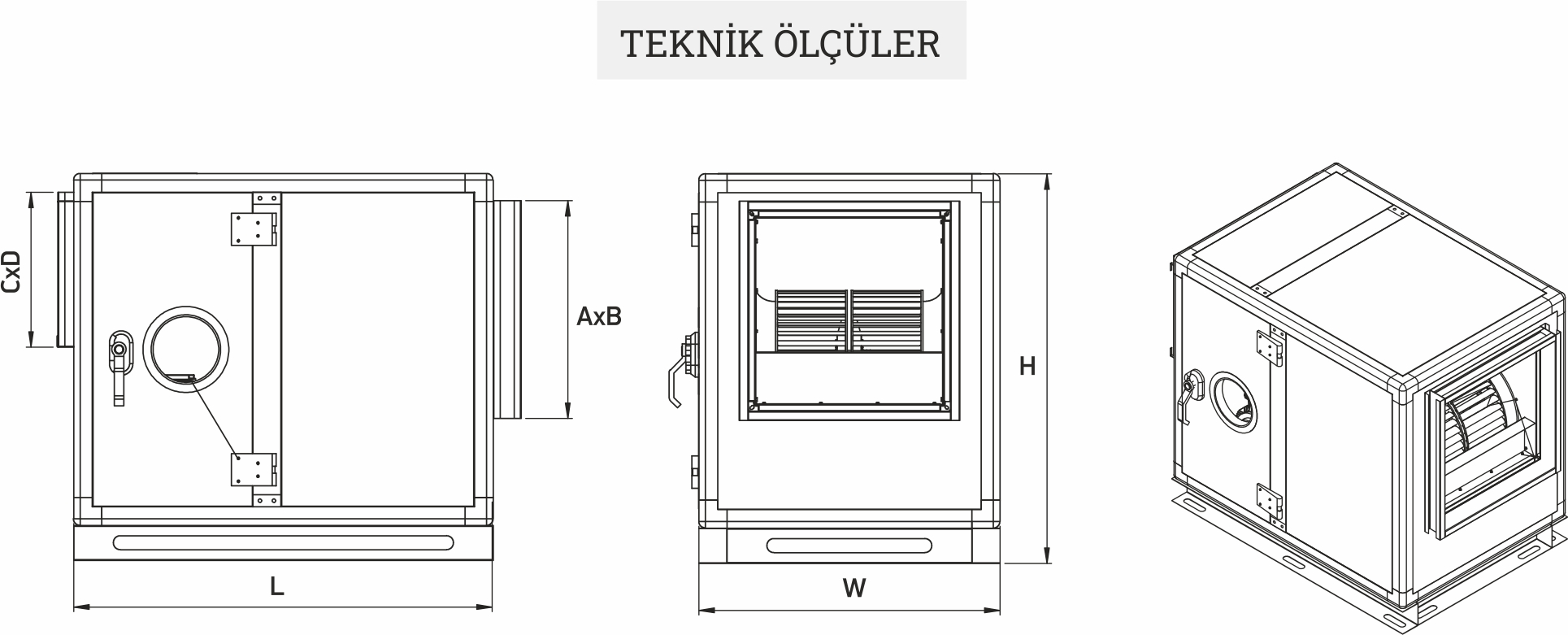

| Tip/Kod | Ölçüler (mm) | ||||||
| L | W | H | A | B | C | D | |
| CTAT-07/07 | 850 | 580 | 580 | 232 | 210 | 480 | 200 |
| CTAT-09/09 | 950 | 700 | 700 | 293 | 262 | 600 | 250 |
| CTAT-10/10 | 1.050 | 750 | 750 | 330 | 290 | 650 | 350 |
| CTAT-12/12 | 1.100 | 850 | 850 | 400 | 340 | 750 | 400 |
| CTAT-15/15 | 1.200 | 900 | 900 | 470 | 405 | 800 | 500 |
| CTAT-18/18 | 1.240 | 1.000 | 1.000 | 580 | 480 | 900 | 550 |
